Electroencephalogram (EEG)

Uncategorized 3 Minutes

Sejarah

Pada tahun 1929, seorang psikiater Jerman yang bernama Hans Berger, yang bekerja di kota Jena, mengumumkan bahwa adalah mungkin untuk merekam arus listrik yang lemah yang dihasilkan pada otak, tanpa membuka tengkorak, dan untuk melukiskannya ke suatu kertas. Berger menamakan format perekaman yang baru ini sebagai Electroencephalogram (EEG).

Terkesan dengan berbagai kemungkinan untuk membangun peta bidimensional menyangkut aktivitas EEG di atas permukaan otak, W. Gray Walter menemukan toposcope pada tahun 1957. Toposcope ini adalah suatu alat yang kompleks. Toposcope itu mempunyai 22 tabung sinar katoda (yang serupa dengan tabung TV), masing-masing di antara tabung sinar katoda itu dihubungkan ke sepasang elektroda yang dipasang ke tengkorak. Elektroda diatur di dalam suatu susunan geometri, sehingga masing-masing tabung bisa melukiskan intensitas dari  beberapa irama yang menyusun EEG di dalam area otak tertentu. Susunan tabung CRT ini, sedemikian rupa sehingga display phosphorescent spiral menunjukkan secara serempak irama yang menunjukkan bagian tertentu dari otak.

Sinyal EEG

Contoh Sinyal EEG

Sinyal EEG dapat diketahui dengan menggunakan elektroda yang dilekatkan pada kepala. Daerah frekuensi EEG dapat diklasifikasikan menjadi lima bagian untuk analisis EEG, yaitu :
– Delta (δ) (0 – 4) Hz
– Theta ( θ) (4 – 7) Hz
– Alpha (α)     (8 – 12) Hz
– Beta (β )       (12 – 30) Hz
– Gamma (γ)  (30 – 100+) Hz

Prinsip Kerja

Elektroda EEG ukurannya lebih kecil daripada elektroda ECG. Elektroda EEG dapat diletakkan secara terpisah pada kulit kepala atau dapat dipasang pada penutup khusus yang dapat diletakkan pada kepala pasien.

Untuk meningkatkan kontak listrik antara elektroda dan kulit kepala digunakan elektroda jelly atau pasta. Bahan elektroda yang umumnya digunakan adalah perak klorida. EEG direkam dengan cara membandingkan tegangan antara elektroda aktif pada kulit kepala dengan elektroda referensi pada daun telinga atau bagian lain dari tubuh. Tipe merekam ini disebut monopolar. Tetapi tipe merekam bipolar lebih populer dimana tegangan dibandingkan antara dua elektroda pada kulit kepala.

Komponen EEG

block diagram EEG

– Amplifier
Amplifier digunakan karena EEG harus memiliki penguatan yang tinggi dan karakteristik noise yang rendah sebab amplitudo tegangan EEG sangat rendah. Amplifier yang digunakan harus bebas dari interferensi sinyal dari kabel listrik atau dari peralatan elektronik yang lain. Noise sangat berbahaya di dalam kerja EEG karena gelombang elektroda yang dilekatkan pada kulit kepala hanya beberapa mikrovolt ke amplifier. Amplifier digunakan untuk meningkatkan amplitudo hingga beratus-ratus bahkan beribu-ribu kali dari sinyal yang lemah yang hanya beberapa mikrovolt.

– Filter
Ketika direkam oleh elektroda, EEG mungkin berisi kerusakan otot dalam kaitannya dengan kontraksi dari kulit kepala dan otot leher. kerusakannya besar dan tajam sehingga menyebabkan kesulitan besar dalam klinik dan interpretasi otomatis EEG. Cara paling efektif untuk mengurangi kerusakan otot adalah dengan menyarankan pasien untuk rileks, tapi ini tidak selalu berhasil. Kerusakan ini umumnya dihilangkan menggunakan low pass filter. Filter pada alat EEG mempunyai beberapa pilihan posisi yang biasanya ditandai dengan tetapan waktu.

– Writing Port
Sistem penulisan pada EEG umumnya menggunakan sistem ink writing tipe direct-writing ac recorder yang menyediakan respon frekuensi hingga 60 Hz pada 40 mm puncak ke puncak. Tipe umum dari direct-recorder adalah tipe stylus yang langsung menulis pada kertas yang digerakkan di bawahnya. Pada umumnya di dalam sistem direct-writing recorder, digunakan galvanometer yang mengaktifkan lengan penulis yang disebut pen atau stylus. Mekanismenya dimodifikasi dari pergerakan D’Arsonval meter.

Aplikasi EEG

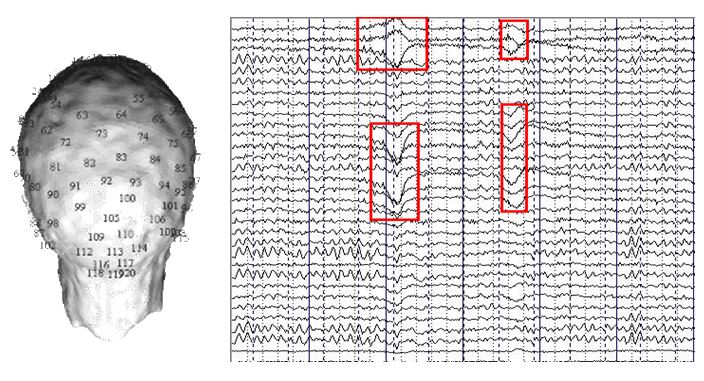

EEG MultiChannel

Aplikasi yang penting dari EEG multichannel adalah mendapatkan lokasi dari fokus epileptic (titik kecil pada otak dimana aktivitas abnormal berasal dan menyebarkan aktivitas abnormal itu ke bagian lain dari otak) atau tumor, yang tidak dapat kelihatan dengan X-ray atau CT-scan di kepala.

Setiap kertas horizontal ditempatkan sesuai dengan pasangan elektroda pada kulit kepala pasien, membentuk kisi-kisi yang tetap seperti pola. Dengan memberi tanda di channel mana gelombang abnormal terjadi (biasanya ditandai dengan tanda merah), seorang ahli neurologi dapat menduga pada bagian mana dari otak keabnormalan itu berada. Hal ini sangat sulit dilakukan jika jumlah dari channel yang abnormal itu besar atau kemungkinan perubahan itu kompleks. Lokasi bidimensional yang tepat dari fokus epileptic atau tumor sangat tidak mungkin untuk diketahui.

Refrensi
